КУПВ-П- кабель управления




Материал жилы медь
Заполнитель отсутствует
Экран есть
Броня отсутствует

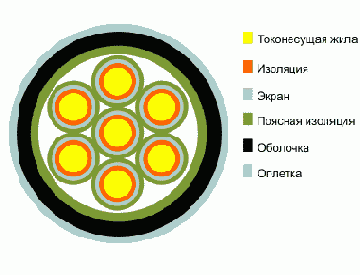

Жила - отожженная медная проволока сечением 0,35 или 0,5 мм2

Изоляция - ПВХ пластикат

Экран - оплетка из медных луженых проволок диаметром не более 0,15 мм плотностью не менее 70%. Жилы могут быть неэкранированы, экранированы частично или полностью.

Поясная изоляция - полиамидная или ПЭТФ пленка

Оболочка - резина

Оплетка - из стальной оцинкованнной проволоки

Назначение

кабели используются для передачи электрических сигналов управления малой мощности переменного напряжения до 250 В частотой до 1000 Гц или постоянного напряжения до 350 В.

Условия эксплуатации и монтажа:

рабочая температура эксплуатации - от -50 до +65 °С;

минимальный срок службы в нормальных условиях эксплуатации - 20 лет;

температура прокладки - не ниже -15 °С кабели стойки к:

- относительной влажности 98% при температуре -40 °С;

- поражению плесневыми грибами;

- воздействию соляного тумана;

- динамическому воздействию пыли.

Электрические характеристики:

сопротивление изоляции жил при 20 °С, МОм/км, не менее - 1.
