МКПпАБпШп- кабель дальней связи
ТУ 16К.17-034-99
|
Жила - мягкая медная проволока
Изоляция -трёхслойная полиэтиленовая: плёнка высокого давления (ПВД) - пористая смесь ПВД и ПЭ низкого давления (ПНД) - наружная крашенная плёнка ПНД

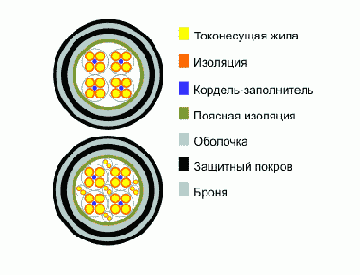

Звёздная четвёрка скручена из четырёх изолированных жил вокруг корделя-заполнителя
Сердечник - скручен из четырёх или семи звёздных четвёрок, либо из четырёх или семи звёздных четвёрок и пяти вспомогательных пар 2*0,7мм и одной вспомогательной жилы диаметром 0,7мм
Поясная изоляция - спирально наложенные ленты кабельной бумаги
Оболочка - сварная алюминиевая трубка толщиной 1,8 мм или 2,5мм
Защитный покров - шланг из ПВД по оболочке и дополнительный шланг из ПВД по броне
Броня - из спирально наложенных стальных лент
Назначение:
для прокладки вдоль железных дорог и эксплуатации в стационарных условиях в цифровых системах передачи со скоростью до 34368 кБит/с и аналоговых системах передачи в диапазоне до 550 кГц, работающих при переменном напряжении дистанционного питания до 690 В/ 50 Гц или постоянном напряжении до 1000 В.
Условия эксплуатации и монтажа:
рабочая температура - от -50 до +50 °С;
минимальный срок службы в нормальных условиях эксплуатации - 30 лет;
рекомендуемая прокладка - в телефонной канализации, в трубах, блоках и грунте при отсутствии больших растягивающих усилий и повышенного электромагнитного влияния
температура прокладки - не ниже -10 °С;
величина монтажных изгибов - не менее 15 диаметров по оболочке.
Электрические характеристики:
сопротивление токопроводящих жил при температуре 20 °С, Ом/км, не более:
- для жил четвёрок - 21,2;
- для вспомогательных пар - 55,0;
омическая асимметрия жил в рабочей паре, Ом/825м, не более:
-высокочастотных/низкочастотных четвёрок
для размерности 4*4 - 0,24/-
для размерности 7*4 - 0,24/0,25
сопротивление изоляции, при температуре 20 °С, МОм/км не менее:
-жил четвёрок/жил вспомогательных пар
для размерности 4*4 - 12000/-
для размерности 7*4 - 12000/10000
рабочая емкость, нФ на 1 км длины:
для размерности 4*4 - 23,5 ±1
для размерности 7*4 - 24,5 ±1
переходное затухание на ближнем конце между парами в/ч четвёрок, дБ/км, не менее:
- в диапазоне до 252 кГц - 61
- на частоте 4200/17000кГц - 39/29
защищённость на дальнем концемежду парами в/ч четвёрок, дБ/км, не менее: в диапазоне до 252 кГц - 73
-для внутричетвёрочных комбинаций при 4200/17000 кГц, не менее - 32/11
-для межчетвёрочных комбинаций при 4200/17000кГц, не менее - 43/21
